等高線表示機能（試験公開）

全国Q地図の独自機能である等高線表示機能についての紹介です。

2024年1月7日に、鮮明な等高線表示が可能な全国Ｑ地図MapLibre版を公開しました。どうぞ御利用ください。

等高線表示機能とは

全国Q地図は、国土地理院の地図サイト「地理院地図」をカスタマイズした地図サイトです。

その全国Q地図の独自機能として、国土地理院のDEM（数値標高モデル）から等高線を生成して表示できる機能を提供しています。

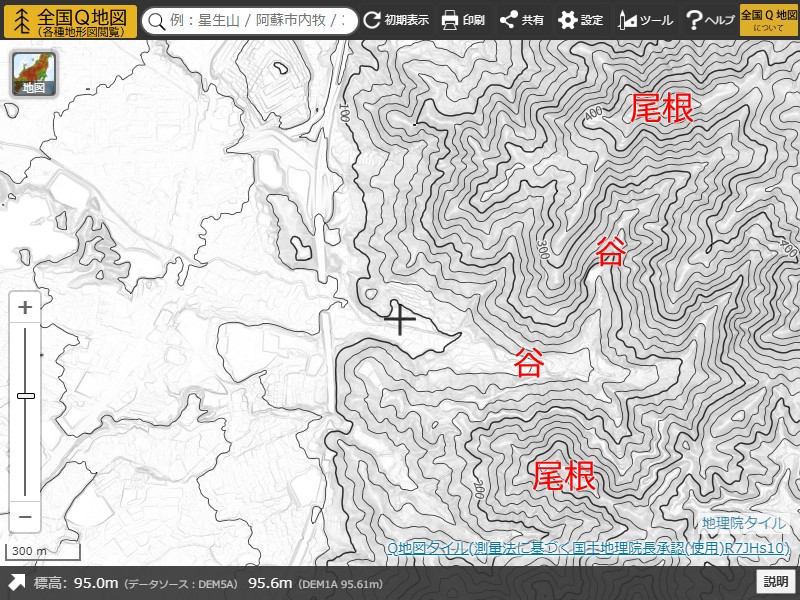

この機能により、等高線だけの地図を表示したり、精度の高い航空レーザ測量による等高線を表示したりすることが可能です。

等高線の表示方法

1. 全国Q地図を開きます。
2. 左上の「地図」ボタンを押してレイヤーパネルを開きます。
3. 「全国Q地図」フォルダ内の「自分で作る色別標高図/等高線」レイヤーをクリックします。
4. 設定のポップアップが開くので、「等高線(試験公開)」をクリックし、「上記の内容で地図に反映」ボタンをクリックします。
   ※等高線間隔と等高線の色は選択可能です。

等高線表示の仕組み

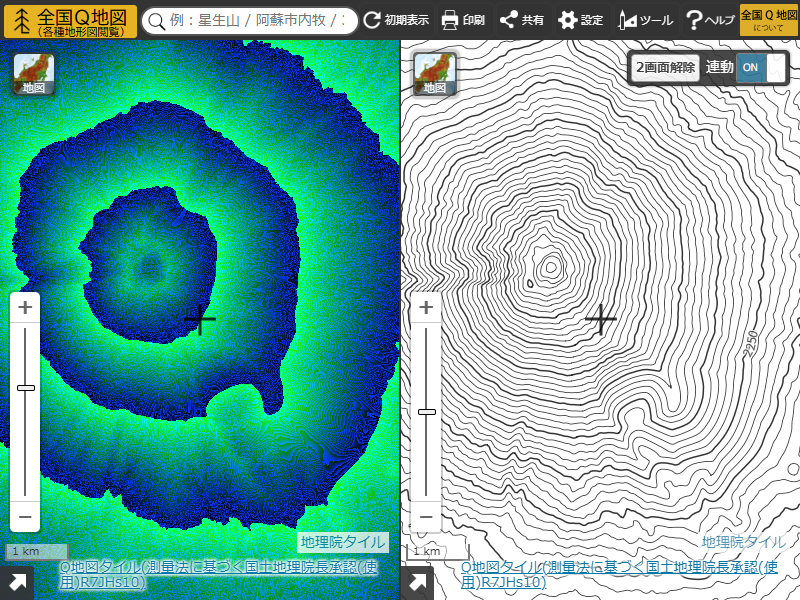

国土地理院が地理院タイルとして提供するDEM(数値標高モデル)を使って、下図のように格子を塗りつぶすことで簡易的に等高線を表現しています。

表示される等高線の精度・特徴

上記のとおり、等高線はDEM（数値標高モデル）をもとに作成しています。DEMには以下のようにいくつかの種類があり、等高線の精度はこのDEMに依存します。

数値標高モデルの種類と概要（国土地理院HPから）

種類	名称		作成方法		ファイル 単位	主な整備範囲		標高点格子の 間隔	標高精度 （標準偏差）
5m メッシュ	5mメッシュ （標高）	DEM5A	航空レーザ測量	基本測量	3次 メッシュ	都市域等	地理院地図で見る	0.2″×0.2″ （約5m四方）	0.3m以内 ※1
				公共測量		河川流域等
	5mメッシュ （数値地形）	DEM5B	写真測量	基本測量		都市域周辺等	地理院地図で見る（桃色表示の範囲）	0.2″×0.2″ （約5m四方）	0.7m以内 ※2
		DEM5C				一部の島嶼部等	地理院地図で見る（水色表示の範囲）		1.4m以内 ※3
10m メッシュ	10mメッシュ （火山標高）	DEM10A	火山基本図 の等高線	基本測量	2次 メッシュ	26火山のみ	地理院地図で見る	0.4″×0.4″ （約10m四方）	2.5m以内
	10mメッシュ （標高）	DEM10B	地形図の等高線			全国	－	0.4″×0.4″ （約10m四方）	5m以内

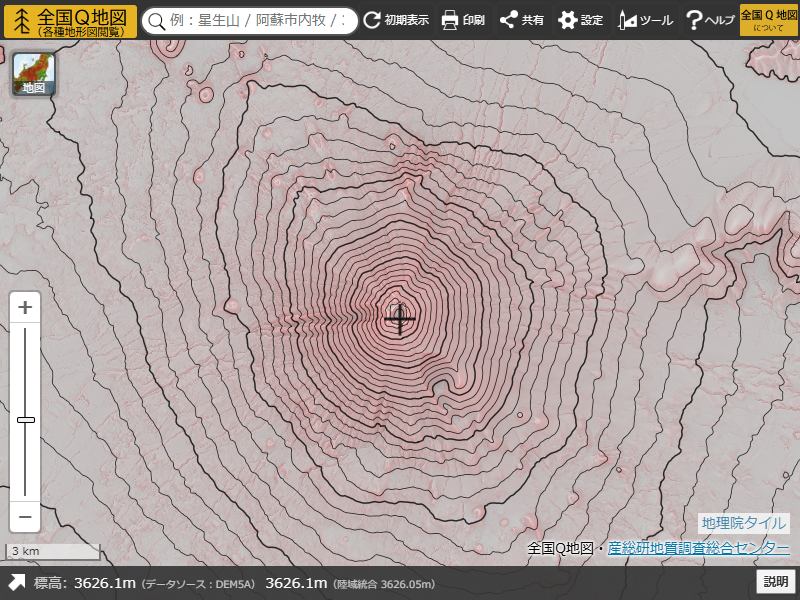

一般的に、上記の表の上の方が精度が高いデータで、表示しているエリアがどのDEMを使用しているかは、画面下部に表示されています（下図青枠内）。

ここからは体感的な話ですが、航空レーザ測量によるDEM5Aは、樹林帯などを含めて高精度です。木々の下の地形も精度良く表現されています。

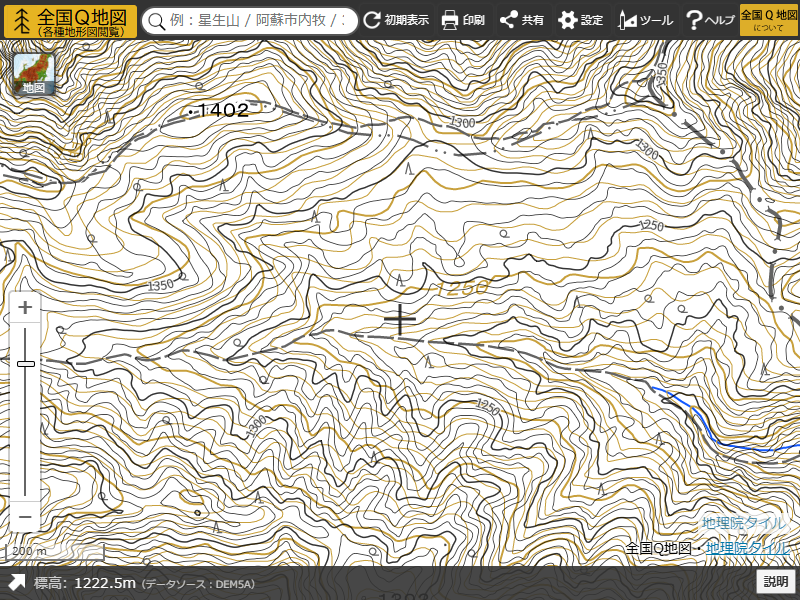

それに対して、写真測量によるDEM5BやDEM5Cは、樹林帯などでは精度がかなり劣る場合があり、利用には注意が必要です。作成時期などによっては、地形図の等高線（DEM10B）に劣る場合もあるようです。

なお、DEM10Bは、基本的に地形図の等高線と一致します。

活用方法

正確な地形の把握

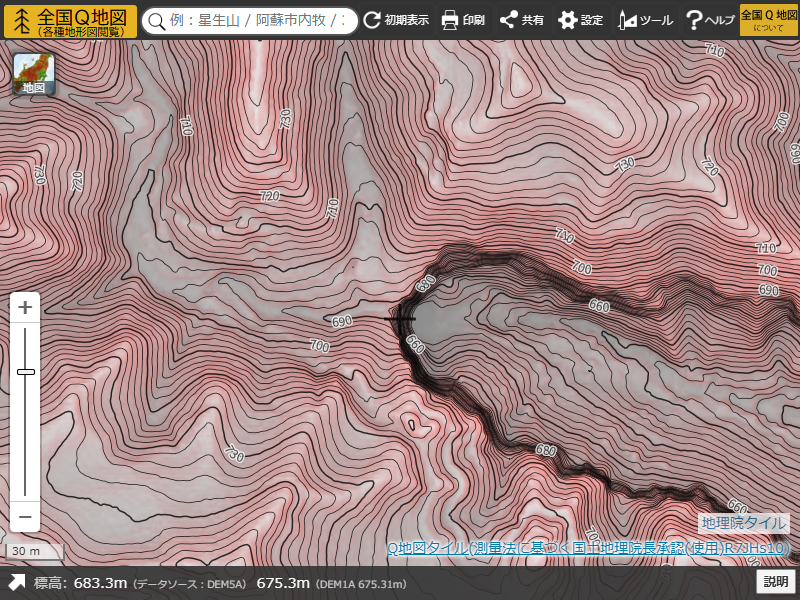

航空レーザ測量によるDEM5Aが整備されているエリアでは、非常に正確な等高線の表示が可能です。

盛土の把握

全国Q地図では、開発前の地形が分かる古い地形図を公開しています。古い地形図のレイヤーに、DEMによる現在の等高線を重ね合わせることで、開発前後の等高線を比較・解析し、盛土の範囲や盛土の深さを把握することが可能です。

滝探し

（作成中）

課題（試験公開について）

等高線の画質が良くないこと（特に拡大時や、傾斜の急な箇所）、等高線表示状態をURLに反映できないことから、現在、試験公開と位置付けています。

リンク

DEMから等高線表示が可能な他のサイトなどへのリンクです。

• カシミール３D（PC用ソフト）
  等高線・白地図表示プラグインにより、等高線表示が可能です。管理者が昔から大変お世話になっているソフトで、全国Q地図でも等高線を表示できるようにしたいと思うきっかけとなったソフトでもあります。
• Web等高線メーカー
  表示まで少し時間がかかりますが、滑らかできれいな等高線表示が可能です。
• Leaflet で地理院標高タイルから等高線を描いてみる
  全国Q地図に等高線表示機能を追加するに当たり、参考とさせていただきました。
